適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
體積小巧 便于安裝
性能穩定可靠
安裝維護便捷
適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
適用于煤礦井下有瓦斯、煤塵爆炸性氣體環境中，與皮帶機綜合系統配合使用，用于測量煤礦井下皮帶輸送機膠帶張緊力，防止皮帶因張力下降引起打滑及張力過大引起皮帶受拉變形等故障，作為KHP型煤礦用帶式輸送機保護裝置主機的張力傳感器，當皮帶機的皮帶張緊程度超限時，裝置將自動開啟張緊絞車進行調整。

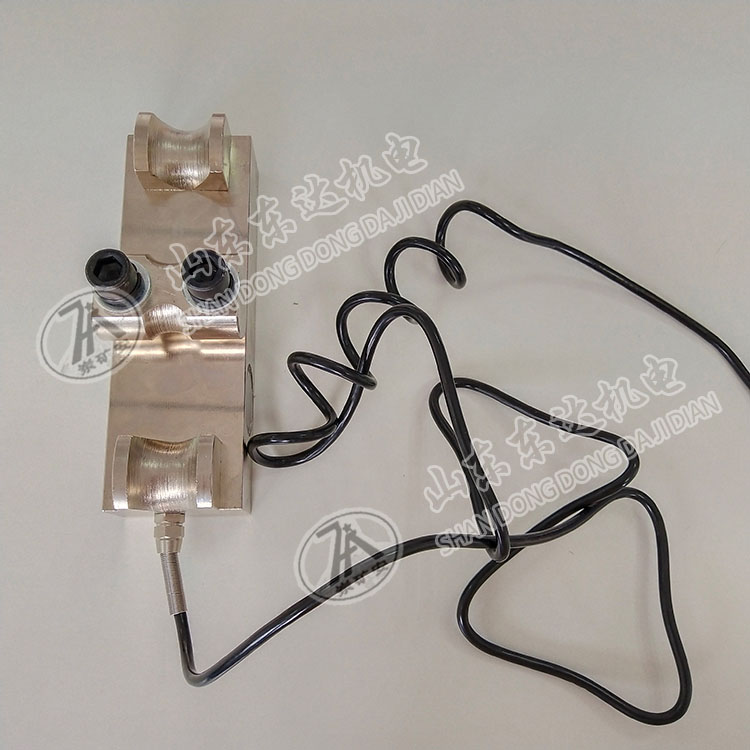

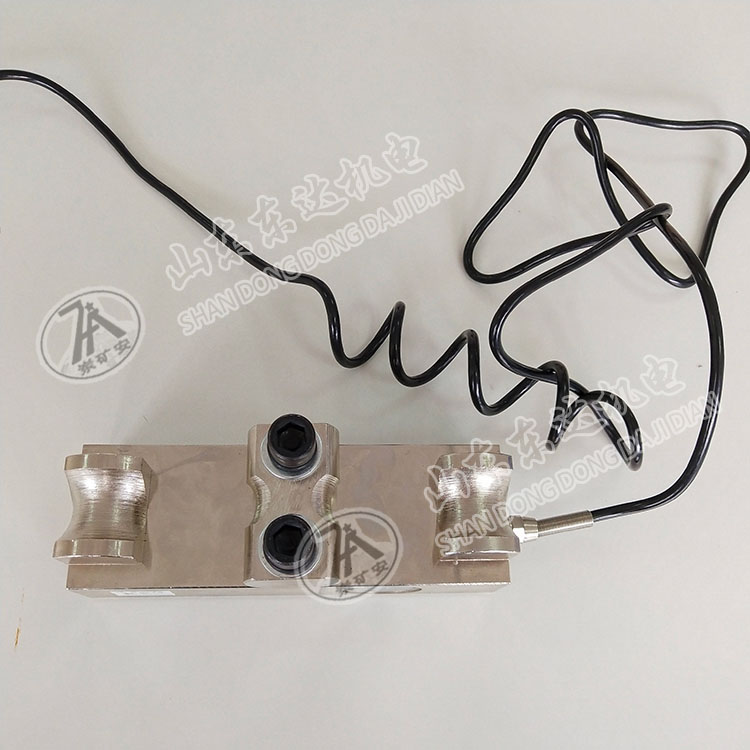

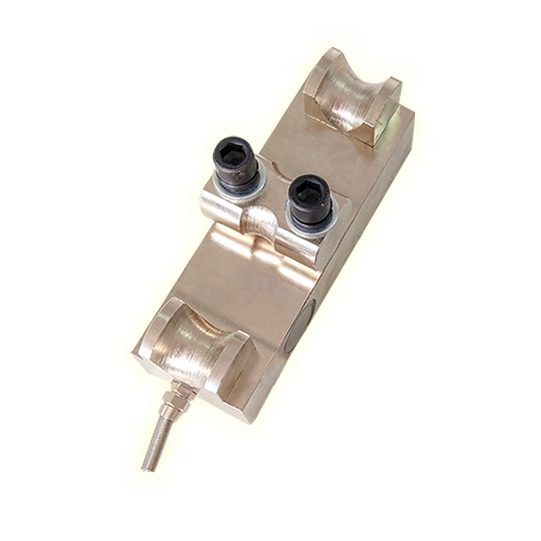

GAD10礦用本安型張力傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為監測帶式輸送機輸送帶皮帶張力之用。
煤礦井下 露天煤礦 選 煤 廠適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
傳感器由外殼、壓敏元件、接線端子等部分組成
傳感器的核心部件是壓敏元件,其將張力信號轉變?yōu)閷?yīng)的電流信號送至可編程控制箱，通過可編程控制箱輸出相應的控制信號。當壓力達到報警值時，可編程控制箱語音報警(低于下限時報“張力過小”，超過上限時報“張力超限”)，從而控制啟動張力電機工作，將皮帶張力調整至設定值范圍內。通過按鍵可將張力保護設定在不同的數值（0～10）t內，實現張力保護。
適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
傳感器體積小，重量輕，便于安裝
產品性能穩定，精工品質信賴
傳感器安裝方便，后期維護簡單
適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
傳感器
張 力
電子式
量程值
（0～10）t
| 外形尺寸 | 178×96×42mm | 重 量 | ≤3kg |
| 工作電壓 | DC12V | 工作電流 | Ii≤50mA |
| 輸出信號方式 | 200～1000Hz頻率信號 | 殼防護等級 | IP54 |
| 量 程 | 0～10T | 精 度 | ±3% |
| 信號輸出 | 一組電流信號:（4～20）mA | 基本誤差 | ±3％FS |
適用煤礦井下有瓦斯、煤塵爆炸性氣體環境中
將傳感器安裝在帶式輸送機機架上，傳感器的張力測量鋼纜連接在張力電機和皮帶機架之間。
調試安裝好傳感器，接通電源后。張力傳感器的調試一般在地面進行，將張力傳感器的張力整定值用壓力試驗機逐一進行實驗，張力達到整定值時，張力超下限時，可編程控制箱“張力增”常開接點閉合，啟動張力電機正轉，使皮帶張力增大；當被測點張力超過動作上限時，可編程控制箱“張力減”常開接點閉合，啟動張力電機反轉，使皮帶張力減小。張力保護的整定值，應依據現場需要保護的張力值在地面整定好，安裝后一般不再調試。
