適用煤礦井下、露天煤礦、選煤廠等工作場所

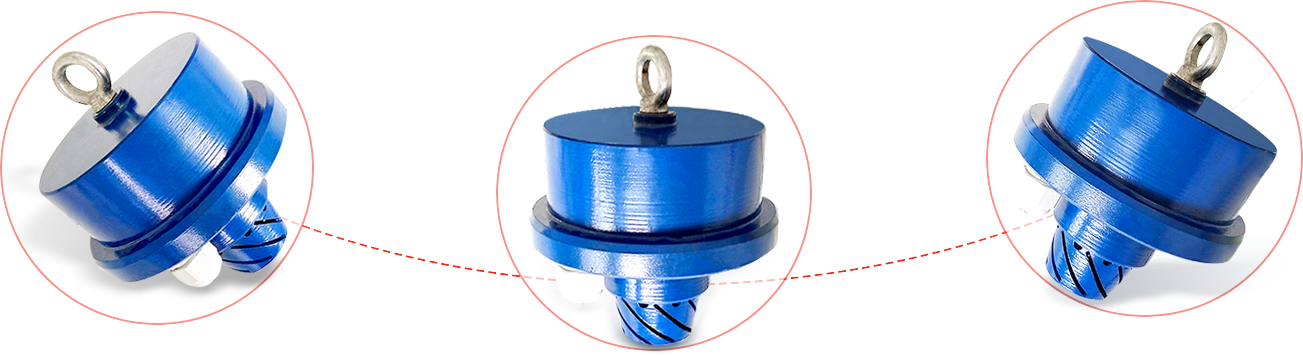

GQQ5煤礦用煙霧感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為帶式輸送機輸送帶煙霧檢測之用。
傳感器為礦用本質安全型設備，該產品主要用于煤礦井下膠帶運輸機做煙霧保護用，當膠帶運輸機在運行過程中出現煙霧時，煙霧傳感器將此信號送給主機，經主機使膠帶運輸機中止運行并報警。傳感器亦可用在其他礦用電器場所做煙霧報警用。
接上電源后，待穩定2分鐘后，綠燈亮，表示檢測探頭熱穩定時間結束，傳感器進入檢測狀態。當有少量煙霧進入煙室后，紅燈閃亮，同時控制三級管導通，輸出低電平，關聯控制箱接收到煙霧信號，控制箱語音報警，同時啟動電磁閥，開始灑水，實現煙霧保護或自動滅火。自動灑水2分鐘后，關閉電磁閥，節約用水。灑水時間可在關聯控制箱上進行調整。
傳感器體積小巧，重量輕
性能穩定可靠，品質可信賴
維護簡單,便于安裝

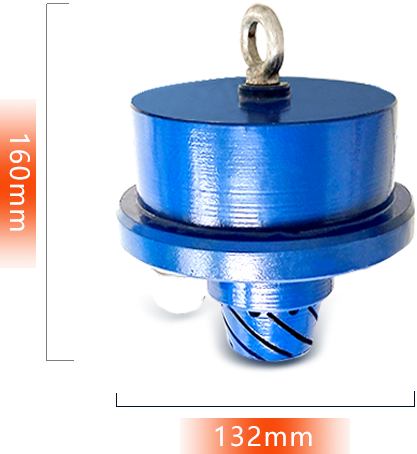

| 外形尺寸 | φ132×160mm |
| 工作電壓 | DC18-24V |
| 工作電流 | 40mA（DC 18V） |
| 信號輸出 | 200-1000Hz |
| 測量量程 | 0-5mg/m3 |
| 輸出信號 | 高電平信號≥3V |
| 低電平信號 | ≤0.5V |
環境溫度
0℃～+40℃
相對濕度
不大于96%
（+25℃）
大氣壓力
80kPa～106kPa
煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合
將傳感器安裝在帶式輸送機機架上，注意調整好煙霧傳感器的高度和風向。
安裝好傳感器后，接通電源后。待綠燈亮?xí)r，按下控制箱啟動按鈕，皮帶機起車運行，此時若輸入煙源或按下試驗按鈕，皮帶機停止，煙霧故障指示亮，同時控制箱揚聲器發出“X 號皮帶冒煙”的語言報警?？刂葡鋵?shí)現保護并閉鎖，此時要重新啟動，需在故障排除后，并按一下復位按鈕解鎖后，再按動啟動按鈕，皮帶機才能起車運行。
